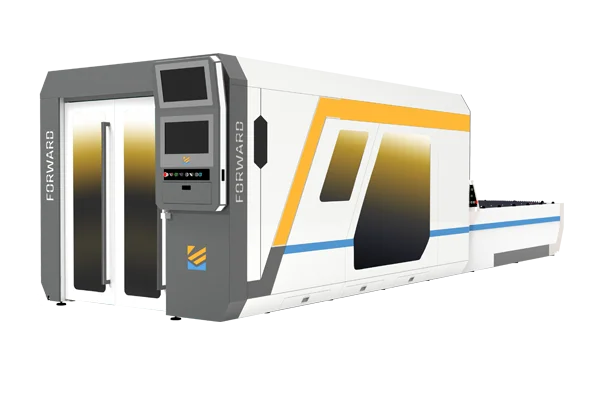

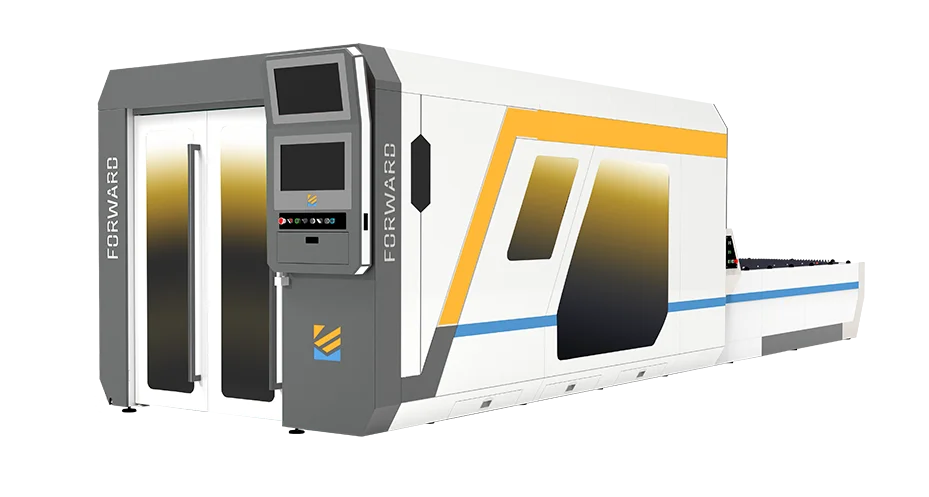

Высокомощные скоростные лазерные установки с минералокомпозитной станиной

  • Мощность лазера от 6 до 40 кВт
  • Рабочее поле: 3000х1500 м
  • Выдерживает лист массой до 1800 кг
  • Лазерный источник IPG (Россия) / Raycus CE (КНР)
  • Транспортабельные габаритные размеры лазерной установки с кабинетной защитой
  • Максимальное ускорение по вертикальной координате - 2,5G
  • Максимальное ускорение по горизонтальным координатам - 3G
  • Макс. диагональная скорость перемещения режущей головки (совместно по X и Y) – 205 м/мин
product

Примеры деталей

Сталь ст3, 4 мм
Сталь ст20, 4 мм
Сталь ст3, 2 мм
Сталь ст3, 8 мм
Сталь ст3, 16 мм
Сталь ст3, 1 мм
Сталь ст3, 14 мм
Сталь ст3, 1,5 мм
Сталь ст3, 1,5 мм
Сталь ст3, 2 мм
Сталь ст3, 2 мм
Сталь ст20, 12 мм

С КАБИНЕТНОЙ ЗАЩИТОЙ

И АВТОМАТИЧЕСКИМИ СМЕННЫМИ СТОЛАМИ

Кабинетные защиты применяют для обеспечения защиты оператора, других участников и помещений производства от воздействия неблагоприятных факторов, возникающих при работе станка.

Сменные столы предназначены для обеспечения непрерывного процесса производства, снижения простоев.

Паллета с заготовками/деталями в рабочей области станка меняется в автоматическом режиме: команду на начало смены паллет формирует оператор, заканчивается она автоматически.

Кабинетная защита с интегрированными в нее шкафами электрики и газораспределения
Система видеонаблюдения за пространством внутри кабинетной защиты и сменным столом
Автоматический выбор используемого технологического газа (азот, кислород, воздух) с пульта оператора
6-зональная система дымоудаления

Наши инновации

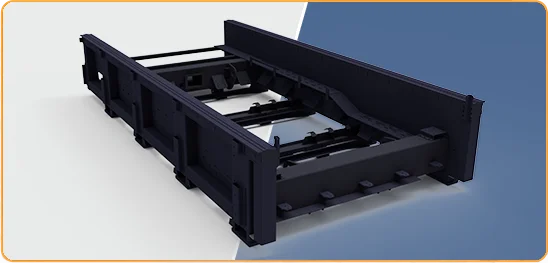

УНИКАЛЬНАЯ станина с минералокомпозитным наполнением
Благодаря оригинальным конструкторским и технологическим решениям станина обеспечивает высокую устойчивость к вибрациям, позволяя станку работать на высоких скоростях/ускорениях и при этом сохранять высокую точность резки в течение всего срока службы.
УНИКАЛЬНАЯ станина с минералокомпозитным наполнением

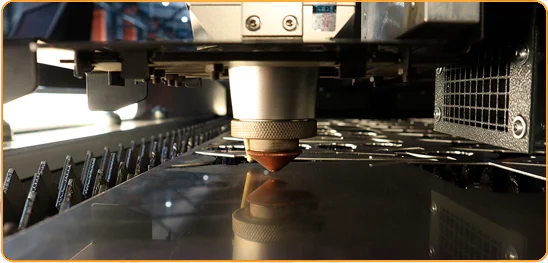

АВТОМАТИЧЕСКАЯ смена сопел
В конструкцию станка FORWARD заложено устройство для автоматической смены сопел. Управление сменой сопла осуществляет программное обеспечение станка.
АВТОМАТИЧЕСКАЯ смена сопел

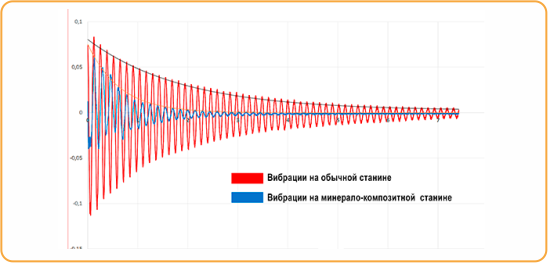

МАКСИМАЛЬНАЯ скорость без вибраций
Быстрая и эффективная работа станка на скорости до 205 м/мин без вибраций и резонансных колебаний реальна благодаря уникальной станине.
МАКСИМАЛЬНАЯ скорость без вибраций
ШАРИКОВАЯ поддержка заготовки
На столе смены паллет по периметру стола предусмотрены шариковые опоры в один ряд, которые значительно облегчают загрузку листовых заготовок на станок.

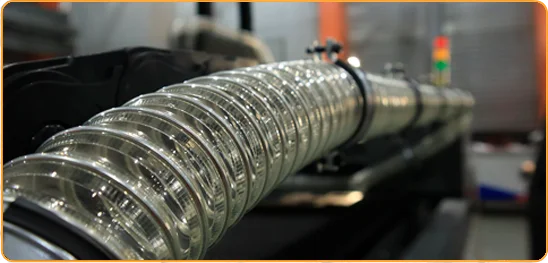

СИСТЕМА верхнего дымоудаления
Предназначена для уменьшения количества газообразных продуктов в рабочей области станка лазерной резки. Особенно актуальна при врезках или во время начала резки листа, так как заготовка без отверстий полностью перекрывает все зоны вытяжки.
СИСТЕМА верхнего дымоудаления

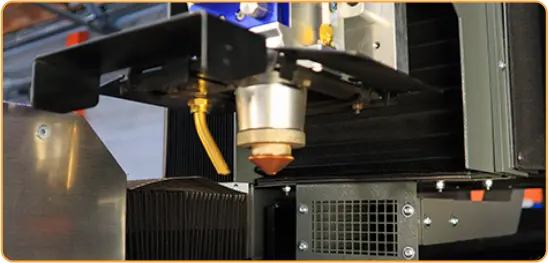

МЕХАНИЧЕСКАЯ ЗАЩИТА ГОЛОВЫ

Система обеспечивает защиту режущей головы в процессе работы станка. При столкновении головы с препятствием гасится энергия удара, что предотвращает возможные повреждения. Электронная система останавливает работу всех приводов станка.

МЕХАНИЧЕСКАЯ ЗАЩИТА ГОЛОВЫ
СТАНИНА И ПОРТАЛ ИЗ МАТЕРИАЛОВ С ОДИНАКОВЫМ КОЭФФИЦИЕНТОМ ТЕПЛОВОГО РАСШИРЕНИЯ

Уникальный стальной портал спроектирован для долгосрочной работы без потери точности реза и с учётом максимально допустимых ускорений работы. Портал изготовлен из того же материала, что и станина - из стали. Это позволяет существенно уменьшить (по сравнению с использованием порталов из алюминиевых сплавов) износ кареток системы перемещения режущей головы при неизбежных температурных деформациях, обеспечивая высокую точность резки в течение всего срока службы станка.

СТАНИНА И ПОРТАЛ ИЗ МАТЕРИАЛОВ С ОДИНАКОВЫМ КОЭФФИЦИЕНТОМ ТЕПЛОВОГО РАСШИРЕНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ СОПЛА

Неизбежное нагорание материала на поверхность сопла ведёт к ухудшению качества реза, вплоть до появления непрорезов. В станках производства ЧСЗ реализована система автоматической очистки, которая позволяет гарантированно очистить сопло за одну операцию без необходимости его отсоединения от лазерной головы и последующего выполнения операции по центрированию лазерного луча.

СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ СОПЛА

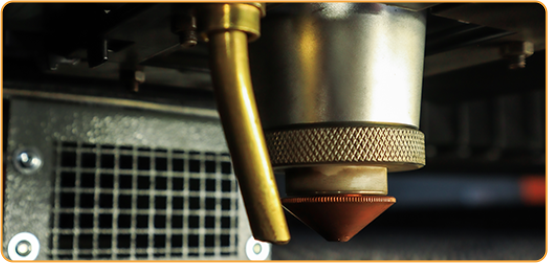

ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ

Система подачи газа (в базовом варианте станка - воздуха) в зону резания предназначена для снижения температуры заготовки в процессе резки. Её использование целесообразно при резке изделий типа “сито”, перфораций и других изделий с большим количеством отверстий. Такая система уменьшает температурные деформации тонких листов, шероховатость обрабатываемой поверхности и размер грата, а также улучшает качество реза на больших толщинах.

ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ

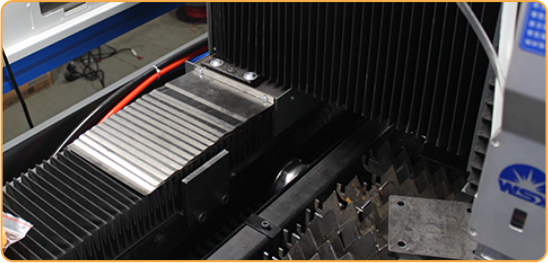

ЗАЩИТА ГОФР ОТ БРЫЗГ И ОКАЛИНЫ

Станок укомплектован дополнительной сдвижной металлической защитой гофр, которая устраняет возможность прожога гофры при резке и существенно увеличивает срок службы элементов системы перемещения станка.

ЗАЩИТА ГОФР ОТ БРЫЗГ И ОКАЛИНЫ

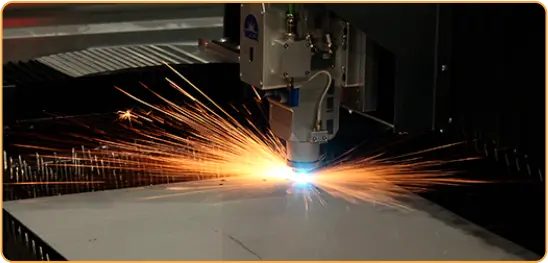

ТОЧНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ

Высокая точность траекторных перемещений режущей головы достигается за счёт использования косозубой передачи рейки-шестерни высокого класса и линейных подшипников с рельсовыми направляющими от ведущих производителей. При изготовлении станка положение рельсовых направляющих и реек контролируется специальными оптоэлектронными приборами; в программное обеспечение станка заносится таблица погрешностей.

ТОЧНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ

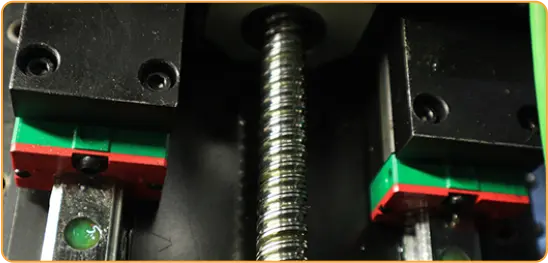

ПРЕЦИЗИОННЫЕ КАРЕТКИ С ПРЕДНАТЯГОМ

В станках CHAMPION используются только надёжные комплектующие от проверенных поставщиков. Использование рельсовых направляющих и кареток с преднатягом HIWIN позволяет гарантировать практически полное отсутствие люфтов в системе позиционирования режущей головы, что способствует высокому качеству резки деталей.

ПРЕЦИЗИОННЫЕ КАРЕТКИ С ПРЕДНАТЯГОМ

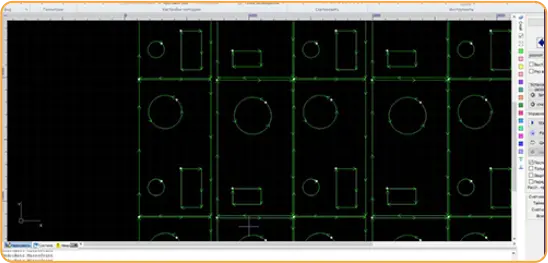

БИБЛИОТЕКА РЕЖИМОВ РЕЗКИ В БАЗОВОЙ КОМПЛЕКТАЦИИ

Базовая комплектация станка CHAMPION, помимо прочего, включает в себя библиотеку режимов резки. Это готовый набор параметров резки, подготовленный специалистами ЧСЗ с учётом особенностей используемых в станке комплектующих. Библиотека позволяет упростить процесс настройки станка на резку имеющегося у потребителя материала либо вообще отказаться от такой настройки, сократить время подготовки оператора станка и в целом повышает производительность оборудования.

БИБЛИОТЕКА РЕЖИМОВ РЕЗКИ В БАЗОВОЙ КОМПЛЕКТАЦИИ
СЕРВИС И ТЕХПОДДЕРЖКА ОТ ЗАВОДА И ДИЛЕРОВ

Мы обеспечиваем постоянный и надёжный сервис для наших клиентов. Техподдержка ЧСЗ - это быстрое и качественное разрешение всех возможных проблем, связанных с эксплуатацией наших станков.

СЕРВИС И ТЕХПОДДЕРЖКА ОТ ЗАВОДА И ДИЛЕРОВ

Преимущества лазерных установок ФОРВАРД

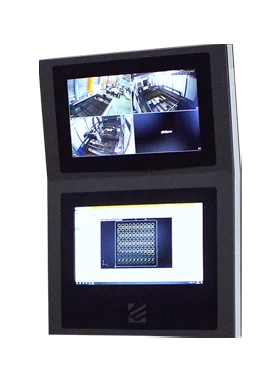

Система видеонаблюдения

и удобная поворотная панель оператора


- Поворотная панель оператора
- Система видеонаблюдения
- Дополнительный монитор на боковой поверхности для отображения текущих технологических параметров


Поворотная панель экономит время оператора станка: позволяет ему корректировать параметры резки, не отходя от рабочей зоны станка.
По окончании настройки основных параметров оператор закроет дверь кабинетной защиты и будет наблюдать за процессом резки с помощью системы видеонаблюдения.
Дополнительный монитор на боковой поверхности предоставляет подробную информацию о работе лазерной установки.

Грузоподъёмность станины - до 1800 кг

Максимальная масса листовой заготовки на рабочем поле станка - 1800 кг. Грузоподъёмность станины позволяет обрабатывать толстолистовую сталь толщиной 5 см на всей площади стола (3х1,5 м).

продукт

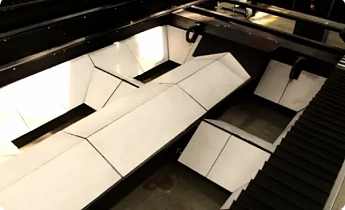

Защита станины от прожига

Станины станков производства Челябинского Станкостроительного завода с источниками мощностью от 3 кВт оснащены специальными защитными экранами. Они уберегают несущую конструкцию станка от повреждения пучком лазерного излучения высокой мощности. Таким образом, Вы сможете обрабатывать металлы большой толщины совершенно спокойно - станина надежно защищена от прожигов и температурных деформаций.

Транспортабельные габариты

Габариты лазерной установки FORWARD с кабинетной защитой позволяют перевозить станок в сборе в еврофуре по дорогам общего пользования.

продукт

Партнеры

Более 40 дилеров по России и СНГ

Продукция ЧСЗ пользуется высоким интересом, и всё больше компаний становятся нашими партнерами. Мы работаем над улучшением качества сервиса, стремимся сделать работу с нашей продукцией еще более комфортной. Выбирайте надежного производителя станков для достижения высоких результатов! Покупайте станки ЧСЗ!

Лазерные станки в лизинг

Лизинг - это отличный инструмент для развития бизнеса. ООО “ЧСЗ” сотрудничает с разными лизинговыми организациями. Поэтому у наших клиентов есть возможность выбрать подходящую организацию и быстро получить станок высокого класса от производителя из наличия.

ВТБ24
ЮЛЦ
Транс лизинг
Европлан
Интер лизинг
Альфа Лизинг
Сбер лизинг
Delta Лизинг
Челинд лизинг
Лизинг-трейд
Балтийский лизинг
Дом лизинга

Другая продукция

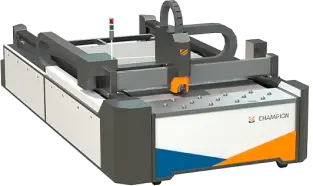

CHAMPION-3015-MET-3000W-IPG
CHAMPION-3015-MET-3000W-IPG
С выкатной паллетой и лазерным источником IPG
AVANGARD-3015-3000W
AVANGARD-3015-3000W
С лазерным источником IPG и мощностью 3000W

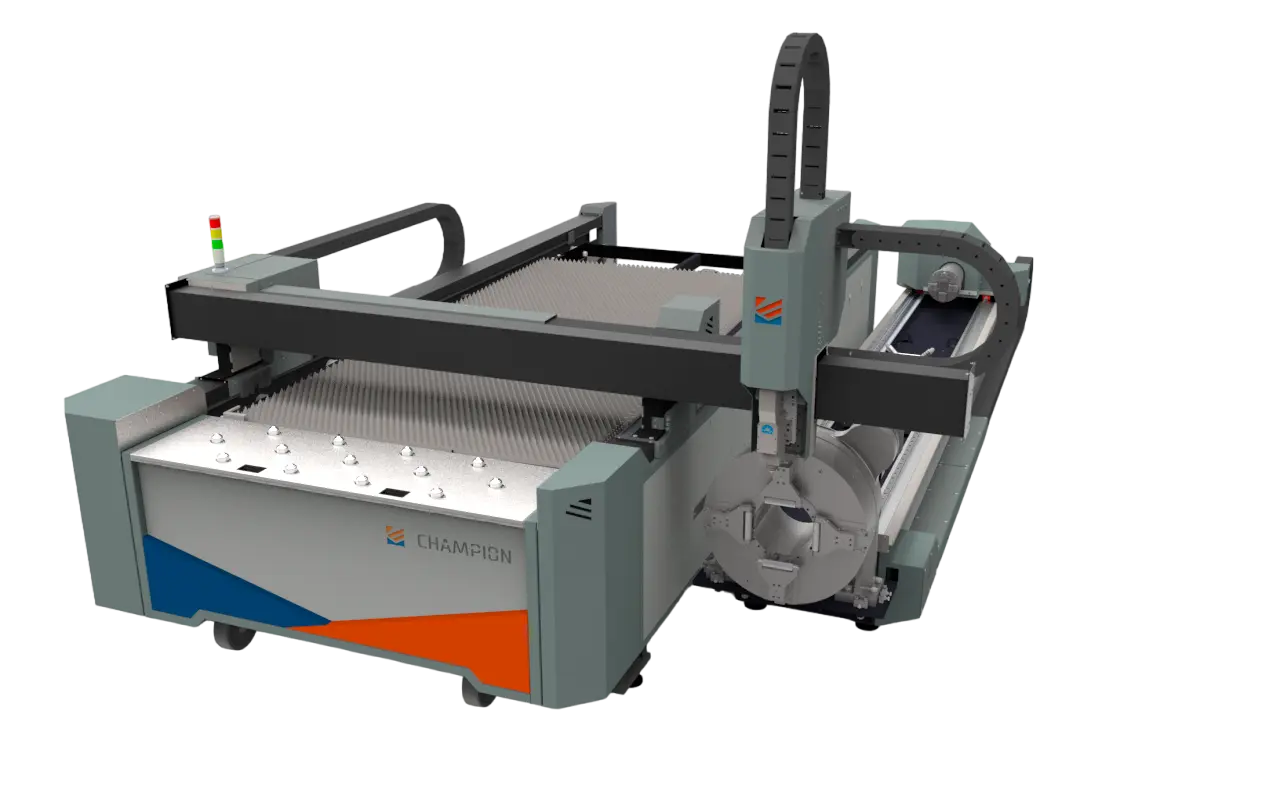

CHAMPION-3015-МЕТ-Т3-220-3000W
CHAMPION-3015-МЕТ-Т3-220-3000W
Станок CHAMPION с модулем "Труборез"

В каких отраслях применяют лазерные станки?

Возможности станков лазерной резки колоссальны. Именно поэтому их применяют на предприятиях с разными видами деятельности.
Приборостроение
Военная промышленность
Машиностроение
Сельское хозяйство
Строительство
Энергетика
Горно-металлургический комплекс
Товары народного потребления

Каталог продукции

Для вас мы подготовили КАТАЛОГ ПРОДУКЦИИ Челябинского Станкостроительного завода. Электронную версию каталога вы можете получить уже сейчас.В каталоге подробно описаны технические характеристики и отличительные особенности наших станков.
Скачать каталог

Опции и дополнительное оборудование

Станок Сатурн для зачистки
Стабилизаторы напряжения
Криогенные газификаторы
Пневмозахваты
Системы хранения металла

История

2005

Компанию основали сотрудники и выпускники “Южно-Уральского государственного университета”. Её история началась в 2005 году с оказания услуг по металлообработке. Постепенно предприятие увеличивалось, вместе с ним росли наши возможности и компетенции. Также были созданы отдел развития, конструкторский, технологический отделы.

2015

С 2015 г. компания начинает существенно увеличивает производственные возможности за счет применения современных обрабатывающих центров, лазерных и координатно-пробивных станков, листогибов с ЧПУ и другого оборудования. Инженеры “ЧСЗ” приступили к производству транспортеров стружки, кабинетных защит и станин для станков с ЧПУ.

2017

Расширен штат разработчиков, сервисных инженеров, программистов и специалистов по автоматизации: компания начала продажи комплексов лазерной резки импортного производства.

2018

В 2018-2019 году создан полностью функциональный прототип станка лазерной резки, на котором отрабатывалась технология, осуществлялся подбор и испытание качественных комплектующих для серийного производства станков лазерной резки.

2020

В 2020 году запущен в серийное производство станок лазерной резки собственной разработки – CHAMPION.

2021

С 2021 года в серию запущен новый лазерный станок собственной разработки – AVANGARD. Признание компании как лидера рынка произошло на международной выставке “Иннопром-2021” в Узбекистане, где “ЧСЗ” был официально представлен в составе делегации от Челябинской области РФ. Большой интерес продукция завода вызвала и на недавней выставке “Металлообработка-2021” в Москве.

2022

“Челябинский Станкостроительный завод” принял участие в выставке “Металлообработка-2022” г. Москва. На ней впервые продемонстрировали улучшенную версию установки лазерной резки металла CHAMPION-3015. Специалисты “Челябинского Станкостроительного завода” уделили еще больше внимания производительности, надежности и безопасности.

2023

Предприятие активно развивается и расширяет ассортимент выпускаемой продукции. В этом году были представлены: Универсальный аппарат PROGRESS 3в1 для лазерной обработки металла (чистка, сварка, резка), Лазерный труборез METEOR, Лазерные станки высокой мощности, в том числе и с модулем ТРУБОРЕЗ. ЧСЗ усовершенствовал систему верхнего дымоудаления станка CHAMPION.

2024

Ассортимент продукции ЧСЗ существенно расширили новые линейки станков: серия FORWARD мощностью до 40 кВт, модульные станки TITAN, а также UNIOR с обширным спектром комплектаций. Помимо этого, дополнили модельный ряд лазерных аппаратов новым PROGRESS CLEANER — для лазерной чистки металлов.

2025

Авторизационное письмо

ООО "Научно-техническое объединение "ИРЭ-Полюс" подтверждает полномочия ООО "Челябинский Станкостроительный завод"на поставки оборудования марки IPG на территории РФ.
