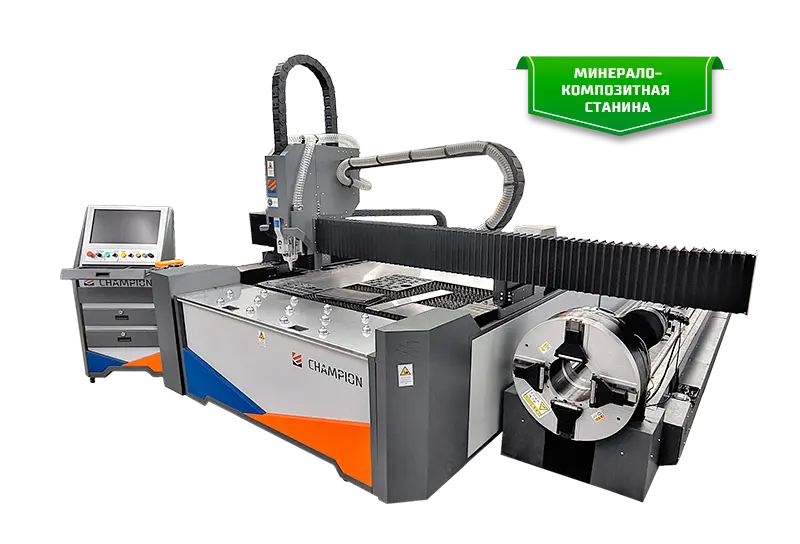

Лазерный станок Champion с модулем “Труборез”

Лазерный станок Champion с модулем “Труборез”

Сделано в России

  • Обработка листового металла и трубы на одном оборудовании
  • Резка труб с наружным диаметром до 250 мм
  • Дымоудаление из зоны резки
  • Обработка труб квадратного, прямоугольного, овального сечений, швеллеров, двутавров длиной до 6 метров и более
  • Компактные размеры
  • Работать с лазерным станком и труборезом может один оператор
product

Примеры деталей

Сталь ст3, 4 мм
Сталь ст20, 4 мм
Сталь ст3, 2 мм
Сталь ст3, 8 мм
Сталь ст3, 16 мм
Сталь ст3, 1 мм
Сталь ст3, 14 мм
Сталь ст3, 1,5 мм
Сталь ст3, 1,5 мм
Сталь ст3, 2 мм
Сталь ст3, 2 мм
Сталь ст20, 12 мм

Возможности станка С ТРУБОРЕЗОМ

УПРАВЛЕНИЕ СО СТОЙКИ ОПЕРАТОРА

Удобное управление труборезом

Управление труборезом осуществляется со стойки оператора станка. Это позволит сэкономить пространство на производстве и повысит удобство использования оборудования.


УПРАВЛЕНИЕ СО СТОЙКИ ОПЕРАТОРА

ДОПОЛНИТЕЛЬНОЕ ДЫМОУДАЛЕНИЕ ИЗ ЗОНЫ РЕЗКИ

К труборезу можно добавить опцию дымоудаление из зоны реза.

ДОПОЛНИТЕЛЬНОЕ ДЫМОУДАЛЕНИЕ ИЗ ЗОНЫ РЕЗКИ

ШИРОКИЙ ДИАПАЗОН ВОЗМОЖНОСТЕЙ

- Поддерживающие роликовые опоры в базовой комплектации

- Обработка труб длиной до 6 метров, но при необходимости возможно изготовление трубореза для обработки труб нестандартной длины

ШИРОКИЙ ДИАПАЗОН ВОЗМОЖНОСТЕЙ

Наши инновации

МЕХАНИЧЕСКАЯ ЗАЩИТА ГОЛОВЫ

Система обеспечивает защиту режущей головы в процессе работы станка. При столкновении головы с препятствием гасится энергия удара, что предотвращает возможные повреждения. Электронная система останавливает работу всех приводов станка.

МЕХАНИЧЕСКАЯ ЗАЩИТА ГОЛОВЫ
ЗАЩИТНЫЕ ШТОРКИ

Система шторок, размещенных вокруг сопла режущей головы, обеспечивает:
• уменьшение пагубного воздействия лазерного и иных излучений, возникающих при резке, на органы зрения оператора;
• локализацию пространства, в котором может происходить разбрызгивание металла при врезке;
• локализацию пространства, в котором скапливаются газообразные продукты, возникающие при резке.

ЗАЩИТНЫЕ ШТОРКИ
СИСТЕМА ВЕРХНЕГО ДЫМОУДАЛЕНИЯ

Предназначена для уменьшения количества газообразных продуктов в рабочей области станка лазерной резки. Особенно актуальна при врезках или во время начала резки листа, так как заготовка без отверстий полностью перекрывает все зоны вытяжки.

СИСТЕМА ВЕРХНЕГО ДЫМОУДАЛЕНИЯ
СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ СОПЛА

Неизбежное нагорание материала на поверхность сопла ведёт к ухудшению качества реза, вплоть до появления непрорезов. В станках производства ЧСЗ реализована система автоматической очистки, которая позволяет гарантированно очистить сопло за одну операцию без необходимости его отсоединения от лазерной головы и последующего выполнения операции по центрированию лазерного луча.

СИСТЕМА АВТОМАТИЧЕСКОЙ ОЧИСТКИ СОПЛА
ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ

Система подачи газа (в базовом варианте станка - воздуха) в зону резания предназначена для снижения температуры заготовки в процессе резки. Её использование целесообразно при резке изделий типа “сито”, перфораций и других изделий с большим количеством отверстий. Такая система уменьшает температурные деформации тонких листов, шероховатость обрабатываемой поверхности и размер грата, а также улучшает качество реза на больших толщинах.

ДОПОЛНИТЕЛЬНОЕ ОХЛАЖДЕНИЕ
УНИКАЛЬНАЯ СТАНИНА С МИНЕРАЛО-КОМПОЗИТНЫМ НАПОЛНЕНИЕМ

Благодаря оригинальным конструкторским и технологическим решениям станина обеспечивает высокую устойчивость к вибрациям, позволяя станку работать на высоких скоростях/ускорениях и при этом сохранять высокую точность резки в течение всего срока службы.

УНИКАЛЬНАЯ СТАНИНА С МИНЕРАЛО-КОМПОЗИТНЫМ НАПОЛНЕНИЕМ
СТАНИНА И ПОРТАЛ ИЗ МАТЕРИАЛОВ С ОДИНАКОВЫМ КОЭФФИЦИЕНТОМ ТЕПЛОВОГО РАСШИРЕНИЯ

Уникальный стальной портал спроектирован для долгосрочной работы без потери точности реза и с учётом максимально допустимых ускорений работы. Портал изготовлен из того же материала, что и станина - из стали. Это позволяет существенно уменьшить (по сравнению с использованием порталов из алюминиевых сплавов) износ кареток системы перемещения режущей головы при неизбежных температурных деформациях, обеспечивая высокую точность резки в течение всего срока службы станка.

СТАНИНА И ПОРТАЛ ИЗ МАТЕРИАЛОВ С ОДИНАКОВЫМ КОЭФФИЦИЕНТОМ ТЕПЛОВОГО РАСШИРЕНИЯ
ВОЗМОЖНОСТЬ ДОБАВИТЬ СМЕННЫЙ СТОЛ

В конструкции станков предусмотрена возможность модернизации, в том числе дооснащения системой автоматической смены паллет (сменным столом). Такая система позволяет значительно увеличить производительность, снизить время простоя станка и уровень затрат при эксплуатации. Дооснащение сменным столом возможно на территории потребителя.

ВОЗМОЖНОСТЬ ДОБАВИТЬ СМЕННЫЙ СТОЛ
МАКСИМАЛЬНАЯ СКОРОСТЬ БЕЗ ВИБРАЦИЙ

Быстрая и эффективная работа станка на скорости до 141 м/мин без вибраций и резонансных колебаний реальна благодаря уникальной станине.

МАКСИМАЛЬНАЯ СКОРОСТЬ БЕЗ ВИБРАЦИЙ
ЗАЩИТА ГОФР ОТ БРЫЗГ И ОКАЛИНЫ

Станок укомплектован дополнительной сдвижной металлической защитой гофр, которая устраняет возможность прожога гофры при резке и существенно увеличивает срок службы элементов системы перемещения станка.

ЗАЩИТА ГОФР ОТ БРЫЗГ И ОКАЛИНЫ
ЭФФЕКТИВНАЯ 6-ЗОНАЛЬНАЯ СИСТЕМА УДАЛЕНИЯ ПРОДУКТОВ ГОРЕНИЯ

Базовая версия станка укомплектована системой ЧПУ, позволяющей определять местоположения режущей головы. Благодаря этому в станке реализован механизм удаления продуктов горения только из той зоны, над которой находится режущая голова.

ЭФФЕКТИВНАЯ 6-ЗОНАЛЬНАЯ СИСТЕМА УДАЛЕНИЯ ПРОДУКТОВ ГОРЕНИЯ
НАЛИЧИЕ ВЫКАТНОЙ ПАЛЛЕТЫ В БАЗОВОЙ КОМПЛЕКТАЦИИ

В базовой комплектации станок оснащён выкатной паллетой. Это способствует повышению уровня безопасности и культуры производства, увеличивает производительность и значительно снижает риски повреждения станка при загрузке/выгрузке металла.

НАЛИЧИЕ ВЫКАТНОЙ ПАЛЛЕТЫ В БАЗОВОЙ КОМПЛЕКТАЦИИ
ШИРОКОФОРМАТНЫЙ ЭКРАН НА ОТДЕЛЬНОЙ СТОЙКЕ ОПЕРАТОРА

Экран в 21 дюйм позволяет оператору использовать большое количество функций программы, расположенных на панели управления благодаря открытому и удобному доступу к ним.

ШИРОКОФОРМАТНЫЙ ЭКРАН НА ОТДЕЛЬНОЙ СТОЙКЕ ОПЕРАТОРА
СЕРВИС И ТЕХПОДДЕРЖКА ОТ ЗАВОДА И ДИЛЕРОВ

Мы обеспечиваем постоянный и надёжный сервис для наших клиентов. Техподдержка ЧСЗ - это быстрое и качественное разрешение всех возможных проблем, связанных с эксплуатацией наших станков.

СЕРВИС И ТЕХПОДДЕРЖКА ОТ ЗАВОДА И ДИЛЕРОВ
ТОЧНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ

Высокая точность траекторных перемещений режущей головы достигается за счёт использования косозубой передачи рейки-шестерни высокого класса и линейных подшипников с рельсовыми направляющими от ведущих производителей. При изготовлении станка положение рельсовых направляющих и реек контролируется специальными оптоэлектронными приборами; в программное обеспечение станка заносится таблица погрешностей.

ТОЧНАЯ СИСТЕМА ПОЗИЦИОНИРОВАНИЯ
ТРЁХРЯДНАЯ ШАРИКОВАЯ ПОДДЕРЖКА

Шарикоопоры, расположенные в три ряда, значительно облегчают загрузку листовых заготовок на станок. Для тонких малоразмерных листов загрузка может осуществляться без выдвижения выкатной паллеты.

ТРЁХРЯДНАЯ ШАРИКОВАЯ ПОДДЕРЖКА
ПРЕЦИЗИОННЫЕ КАРЕТКИ С ПРЕДНАТЯГОМ

В станках CHAMPION используются только надёжные комплектующие от проверенных поставщиков. Использование рельсовых направляющих и кареток с преднатягом HIWIN позволяет гарантировать практически полное отсутствие люфтов в системе позиционирования режущей головы, что способствует высокому качеству резки деталей.

ПРЕЦИЗИОННЫЕ КАРЕТКИ С ПРЕДНАТЯГОМ
РАСШИРЕНИЕ БАЗОВОЙ КОМПЛЕКТАЦИИ

Все наши станки приспособлены к последующей модернизации. А именно - к увеличению мощности источника, добавлению автоматического сменного стола, установке кабинетной защиты.

РАСШИРЕНИЕ БАЗОВОЙ КОМПЛЕКТАЦИИ
БИБЛИОТЕКА РЕЖИМОВ РЕЗКИ В БАЗОВОЙ КОМПЛЕКТАЦИИ

Базовая комплектация станка CHAMPION, помимо прочего, включает в себя библиотеку режимов резки. Это готовый набор параметров резки, подготовленный специалистами ЧСЗ с учётом особенностей используемых в станке комплектующих. Библиотека позволяет упростить процесс настройки станка на резку имеющегося у потребителя материала либо вообще отказаться от такой настройки, сократить время подготовки оператора станка и в целом повышает производительность оборудования.

БИБЛИОТЕКА РЕЖИМОВ РЕЗКИ В БАЗОВОЙ КОМПЛЕКТАЦИИ
