Лазерная обрабатывающая система «10-в-1» UNIOR-LM-1390
Один станок — десять операций по металлу и неметаллу. Симбиоз волоконного (1500 Вт) и CO₂ (130 Вт) лазеров: режет, сваривает, гравирует и очищает. Ручные лазерные головки на кабеле 5 метров и автономное управление без подключения к компьютеру.
Что это за оборудование
Многофункциональная лазерная система, объединяющая волоконный и CO₂ лазеры в одном корпусе. Обрабатывает и металлы, и неметаллы: резка, сварка, гравировка, удаление ржавчины и очистка сварных швов. Ручные головки на кабеле длиной 5 м позволяют вести сварку, резку и чистку прямо на объекте, а автономное управление делает работу простой — компьютер не нужен.
- Металл и неметалл в одном станке
- Волоконный лазер 1500 Вт + CO₂ 130 Вт
- Автономное управление, без ПК
- Ручные головки на кабеле 5 м — выездные работы
- Точность позиционирования ±0,01 мм
Видео работы станка

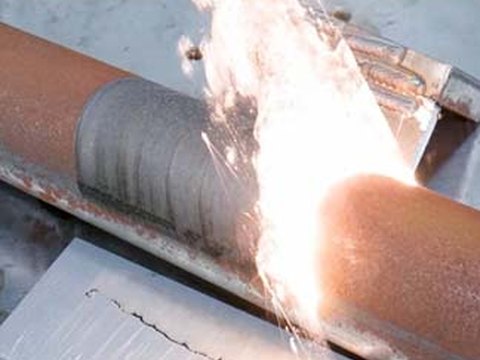

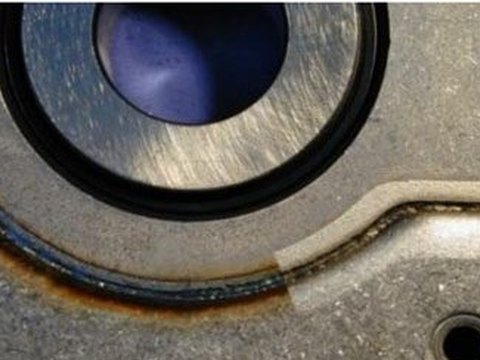

10 операций в одном станке
Технические характеристики
| Модель станка | UNIOR-LM-1390 | Зона ЧПУ-обработки | X = 1300 мм, Y = 900 мм |
| Мощность волоконного лазера | 1500 Вт | Мощность CO₂ лазера | 130 Вт |
| Точность позиционирования | ±0,01 мм | Точность повторного позиционирования | ≤0,01 мм |
| Макс. скорость | 35 м/мин | Макс. ускорение | 0,25G |
| Габариты станка | 2380 × 1700 × 1100 мм | Вес станка | 750 кг |
| Питание | 1-фазное 220 В, 50/60 Гц | Общая мощность | волоконный лазер 6 кВт / CO₂ 3,5 кВт |
| Диапазон ручной обработки | кабель головки 5 м, выездные работы | Управление | автономное, без подключения к ПК |
Какие материалы и толщины обрабатывает станок
В станке два лазера, каждый под свои материалы. Волоконный лазер 1500 Вт работает по металлу — резка, сварка и маркировка; CO₂-лазер 130 Вт — по неметаллу — резка и гравировка. Толщины ниже ориентировочные: они зависят от марки материала, вспомогательного газа, фокуса и требований к качеству кромки.
Металл — волоконный лазер 1500 Вт
| Материал | Рабочая резка | Макс. толщина | Вспомогательный газ |
|---|---|---|---|
| Сталь низкоуглеродистая | 6–8 мм | до ~10 мм | кислород |
| Нержавеющая сталь | 3–5 мм | до ~6 мм | азот |
| Алюминий | 2–4 мм | до ~5 мм | азот |
| Латунь | 2–3 мм | до ~4 мм | азот |
| Медь | 1–2 мм | до ~3 мм | азот |

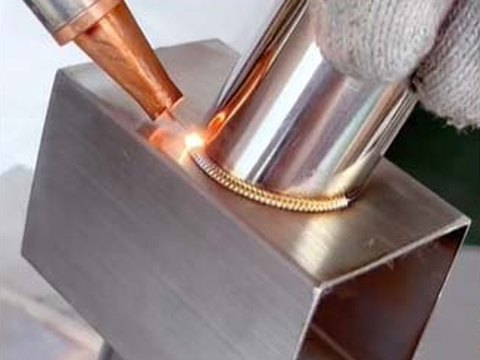

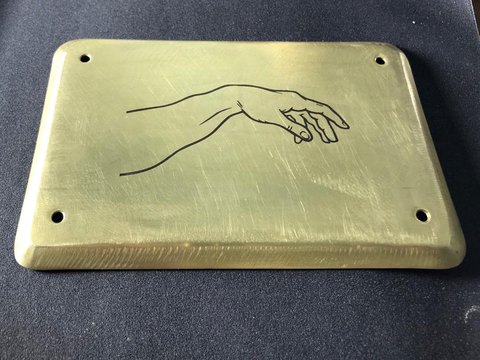

Тот же волоконный лазер сваривает сталь, нержавейку, алюминий, медь, латунь и титан толщиной примерно 0,5–4 мм за проход, а также маркирует и гравирует по металлу. Отражающие металлы (медь, латунь) режутся тяжелее — доступные толщины меньше.

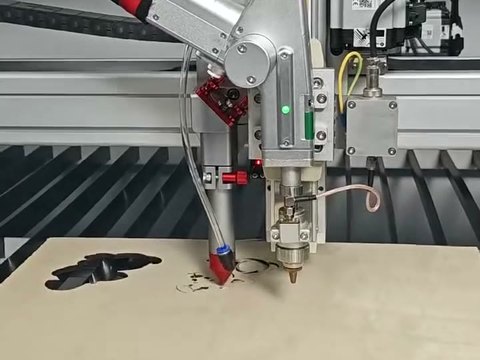

Неметалл — CO₂-лазер 130 Вт
| Материал | Резка (макс. толщина, CO₂ 130 Вт) | Гравировка |
|---|---|---|
| Акрил (оргстекло) | до 30 мм | да |
| Фанера, ножевые штампы | до 18 мм | да |
| Дерево, массив | до 15 мм | да |
| МДФ, ХДФ | до 15 мм | да |
| Резина штемпельная | до 6 мм (прорез 2 мм) | да |

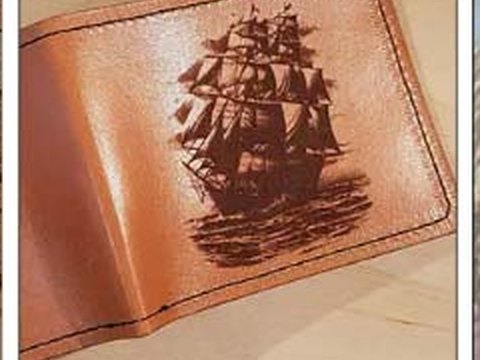

| Кожа | раскрой | да |
| Ткань, фетр, войлок | раскрой (высокая скорость) | — |
| Картон, бумага | раскрой | да |
| Двухслойный пластик (таблички, без хлора) | до 2 мм | да |
| Пенопласт, EVA, поролон | до нескольких см | — |
| Стекло, камень, керамика | не режет | да (матовая) |
Толщины неметалла — по таблице параметров резки завода-изготовителя (CO₂ 130 Вт). Полная таблица скоростей резки по толщинам — по запросу. Точные параметры под ваш конкретный материал подтвердим тестовой резкой.
Где применяется
Универсальная лазерная система закрывает широкий спектр задач и подходит для множества отраслей: металлообрабатывающие производства, изготовление рекламы и вывесок, мебельные фабрики, творческие мастерские (мейкерспейсы), новая энергетика, ремонтные мастерские, деревообработка, учебные заведения, производство изделий народных промыслов, малые предприятия и стартапы.
Смотрите также другие машины лазерной сварки и чистки и лазерные установки серии U (сварка/чистка) производства Челябинского Станкостроительного Завода. По подбору комплектации и стоимости — свяжитесь с нами.
Сравнение с установками серий P и U
В каталоге ЧСЗ есть родственные лазерные установки — серия P (3-в-1, Progress) и серия U (UNIOR). Это ручные волоконные аппараты для металла. «10-в-1» отличается универсальностью — добавляет неметалл, гравировку и ЧПУ-стол.
| Параметр | Серия P (3-в-1) | Серия U | Система «10-в-1» |
|---|---|---|---|
| Тип лазера | Волоконный (IPG / Raycus) | Волоконный (Raycus) | Волоконный 1500 Вт + CO₂ 130 Вт |
| Мощность волоконного лазера | до 3 кВт | до 3 кВт | 1500 Вт |
| Сварка металла, толщина* | до ~5–7 мм (сталь, при 3 кВт) | до ~5–7 мм (сталь, при 3 кВт) | до ~4 мм (сталь, 1500 Вт) |

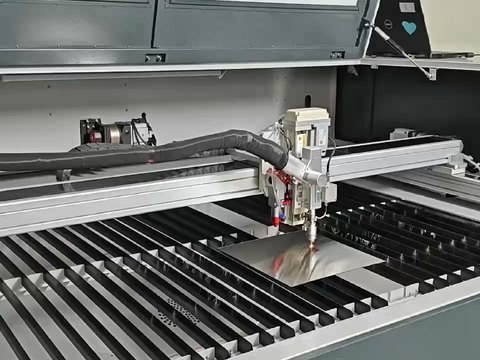

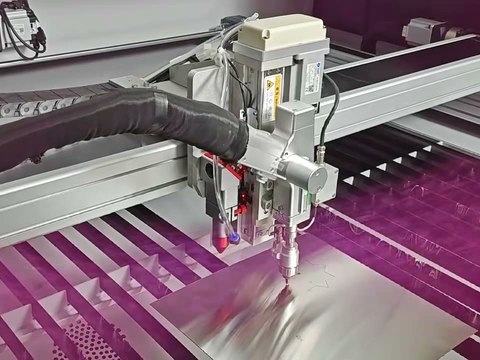

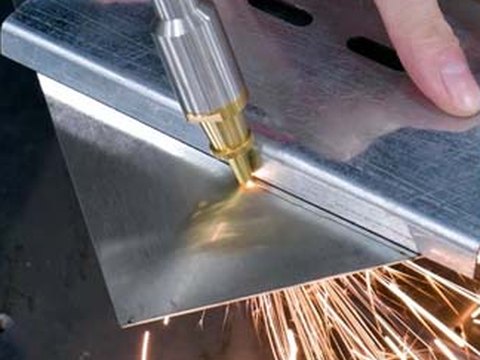

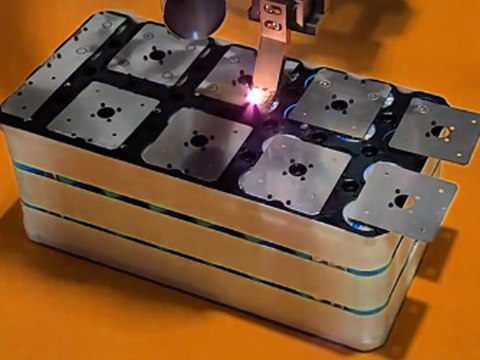

| Операции | Сварка, резка, чистка | Сварка, резка, чистка | 10 операций: резка и сварка металла (ручные и на ЧПУ-столе), гравировка металла, резка и гравировка неметалла, удаление ржавчины, очистка сварных швов, сварка АКБ |
| Металл | да | да | да |
| Неметалл (дерево, акрил, кожа…) | — | — | да (CO₂-лазер) |
| Гравировка | — | — | да, по металлу и неметаллу |
| ЧПУ-стол, повторяемая точность | — | — | да, ±0,01 мм, зона 1300×900 мм |
| Работа с деталью | Любой размер, в т.ч. на выезде | Любой размер, в т.ч. на выезде | На столе — в пределах зоны; ручные головки — без ограничения |
| Формат работы | Ручной, кабель 7 м | Ручной | ЧПУ-стол + ручные головки (кабель 5 м) |
| Габариты (ДхШхВ) | 1110×740×980 мм | 1190×600×1150 мм | 2380×1700×1100 мм |
* Толщины ориентировочные, по типовым условиям производителей; зависят от материала, режима и требований к качеству шва.
Как выбрать. Серии P и U — когда нужна максимальная волоконная мощность по металлу (до 3 кВт — сварка толще), мобильность и работа с деталями любого размера, в том числе на выезде; но это ручной формат (повторяемость зависит от оператора) и только металл. «10-в-1» — когда нужна универсальность: металл и неметалл, гравировка и повторяемая ЧПУ-резка ±0,01 мм на столе, плюс ручные операции — всё в одном станке.
